定向循环环路热管散热器原理简介

发布日期：2018-07-21 作者：点击：

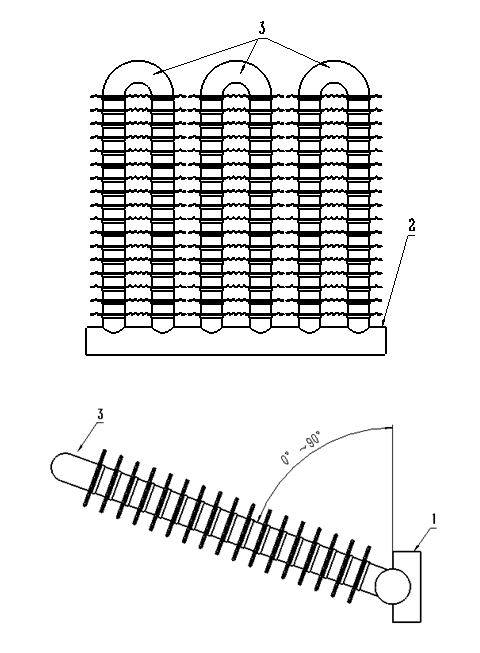

定向循环环路热管散热器，其特征在于：蒸发器、循环管路设置在器件安装基板上，蒸发器与器件安装基板相连接，在循环管路上设有翅片，蒸发器和循环管路相联通形成封闭空间并在内部注入工作介质，止逆器设置在蒸发器与循环管路之间，止逆器制成档片结构，或循环管路的液体回流口为弯管或S形管结构，止逆器的一端处于工作介质的液面下方，或将循环管路的液体出口制成缩口结构。通过蒸发器可联通1～100条循环管路。循环管路与器件安装基板之间的夹角呈0°～90°。

其特点是传热效率高，实现了气、液定向循环，避免了传统热管气、液混流所导致的循环速度慢热阻较大的问题，热管的传热效率可提高2-3.5倍，且使用方式灵活。
